SCRAM ni panika

Kaj pomeni hitra zaustavitev reaktorja, kaj ji lahko sledi in zakaj je ne smemo zamenjevati s poškodbo sredice

SCRAM je ena najbolj prepoznavnih besed v jedrskem obratovanju, hkrati pa tudi ena najbolj napačno razumljenih. V popularni predstavi lahko deluje kot trenutek rdečega gumba. Nenaden izredni dogodek. Dramatična izguba nadzora. Nekaj med alarmnim prizorom in zadnjim dejanjem v filmu.

V reaktorski resničnosti je SCRAM nekaj drugega. Je zasnovan odziv. Hitra zaustavitev reaktorja ni kaos. Je prehod iz enega nadzorovanega stanja v drugo. Samovzdrževalna cepitvena verižna reakcija se ustavi, vendar sistem ne izgine. Toplota ostane. Hlajenje ostane. Instrumentacija ostane. Postopki ostanejo. Ljudje ostanejo.

Ta razlika je pomembna. Ker SCRAM ni trenutek, ko je nadzor izgubljen. Je trenutek, ko zaščitni nadzor prevzame svojo vlogo.

Kaj pomeni SCRAM

V splošnem SCRAM pomeni hitro zaustavitev jedrskega reaktorja z vnosom negativne reaktivnosti v sredico. Pri številnih zasnovah reaktorjev se to doseže s hitrim vstavljanjem regulacijskih palic ali sklopov regulacijskih palic, ki vsebujejo materiale za absorpcijo nevtronov.

Učinek je neposreden in temeljen.

Populacija nevtronov, potrebna za vzdrževanje cepitvene verižne reakcije, se zmanjša. Reaktor postane podkritičen. Verižna reakcija se ustavi.

To je bistvena točka. SCRAM ustavi samovzdrževalno cepitveno verižno reakcijo. Ne odstrani toplote, ki že obstaja v sistemu, in ne pomeni, da reaktorska sredica fizično preneha biti vir toplotne energije.

Zaustavljen reaktor je še vedno sistem, ki ga je treba hladiti.

Ročni SCRAM

SCRAM se lahko sproži ročno.

Ročni SCRAM je zaustavitev reaktorja, ki jo sproži operater. To je namerno dejanje iz komandne sobe, kadar stanja elektrarne, postopki ali operaterjeva presoja zahtevajo hitro zaustavitev reaktorja.

To ni isto kot panika. V dobro obratovani elektrarni ročno dejanje ni znak, da so ljudje izgubili nadzor. Lahko pomeni ravno nasprotno. Lahko pokaže, da posadka uporablja postopke, konservativno odločanje in obratovalno disciplino, preden se razmere razvijejo naprej.

Operaterju ni treba čakati, da elektrarna postane dramatična. Če so izpolnjeni zahtevani pogoji, če postopek to zahteva ali če je najvarnejša odločitev hitra zaustavitev reaktorja, se ukrep izvede.

Ročni SCRAM pripada isti logiki kot številne druge resne obratovalne odločitve. Ni teatralen. Je proceduralen.

Samodejni SCRAM

SCRAM se lahko sproži tudi samodejno.

V tem primeru ukrepa sistem zaščite reaktorja, ko nadzorovani parametri dosežejo vnaprej določene pogoje za zaustavitev. Odvisno od zasnove elektrarne se ti pogoji lahko nanašajo na moč reaktorja, nevtronski fluks, pretok hladila, tlak, temperaturo, nivo vode, stanje turbine, stanje črpalk, električne pogoje ali druge signale, pomembne za zaščito elektrarne.

Pomembno je, da sistem ne čaka na razpravo. Če zaščitna logika zazna pogoje, ki zahtevajo zaustavitev reaktorja, se reaktor zaustavi skladno z zasnovo.

To je eden od razlogov, zakaj jedrske elektrarne niso odvisne samo od človeškega odziva. Operaterji so bistveni, vendar so zaščitni sistemi zasnovani tako, da samodejno ukrepajo, ko so dosežene določene meje.

Pot začetka je lahko različna. En SCRAM se začne s človeškim dejanjem. Drugi se začne z zaščitno logiko.

Namen je enak: hitro vstavljanje negativne reaktivnosti in prehod reaktorja v varnejše stanje.

Kaj se fizično zgodi v sredici

Med SCRAM-om se v sredico hitro vstavijo nevtronski absorberji ali pa se negativna reaktivnost uvede na drug način, odvisno od zasnove reaktorja.

V lahkovodnem reaktorju z regulacijskimi palicami ali sklopi regulacijskih palic ti absorberji zmanjšajo število nevtronov, ki so na voljo za nadaljevanje verižne reakcije. Reaktor postane podkritičen.

To se pogosto preveč preprosto opiše kot “reaktor se zaustavi”. To je res, vendar nepopolno.

Cepitvena verižna reakcija se ustavi. Toplotno in hidravlično stanje elektrarne pa je treba še naprej upravljati. Gorivo, hladilo, reaktorska posoda, uparjalniki, črpalke, ventili, kompenzator tlaka, turbinski sistemi in poti za odvajanje toplote se ne vrnejo v nekakšno nevtralno stanje v trenutku.

Reaktor ni svetilka. Je velik toplotni sistem. Ko se verižna reakcija ustavi, sistem vstopi v novo stanje, to stanje pa še vedno zahteva nadzor.

Izvlečeno ne pomeni odklopljeno

V konfiguraciji tipa PWR sklop regulacijskih palic ni odstranjen iz sistema, ko je izvlečen. Izvlečeno pomeni izvlečeno iz aktivnega območja sredice. Ne pomeni odklopljeno od vodilne poti.

Absorpcijske palice ostanejo vodene in poravnane z vodilnimi cevmi gorivnega sklopa. Njihova pot v sredico se med SCRAM-om ne improvizira. Ta pot že obstaja v geometriji gorivnega sklopa in zgornje vodilne strukture.

Ta razlika je pomembna. Med SCRAM-om se sklop regulacijskih palic sprosti iz izvlečenega položaja in se vodi navzdol v vodilne cevi. Absorpcijske palice ne udarijo v gorivne palice. Vstopijo v zasnovane poti znotraj strukture gorivnega sklopa, kjer dodajo negativno reaktivnost in ustavijo samovzdrževalno verižno reakcijo.

Gibanje je hitro, vendar ni naključno. Je vodeno vstavljanje v zaščiteno pot.

Zato SCRAM-a ne smemo razumeti kot nekaj, kar je vrženo v sredico. Palice so že poravnane za vstavljanje. Sistem je zasnovan tako, da lahko zaščitno dejanje poteka hitro in zanesljivo.

Izvlečeno ne pomeni odklopljeno. Pomeni zunaj aktivnega območja sredice, vendar še vedno del vodene poti za vstavljanje.

Vodeno vstavljanje, ne udarec v gorivo

Koristen način za razumevanje SCRAM-a je pogled na geometrijo. Gorivni sklop ni nedoločen snop, v katerega bi bile regulacijske palice potisnjene na silo. Vsebuje gorivne palice, strukturne elemente in vodilne cevi. Te vodilne poti obstajajo prav zato, da se lahko sklopi regulacijskih palic premaknejo v gorivni sklop brez udarca v gorivne palice.

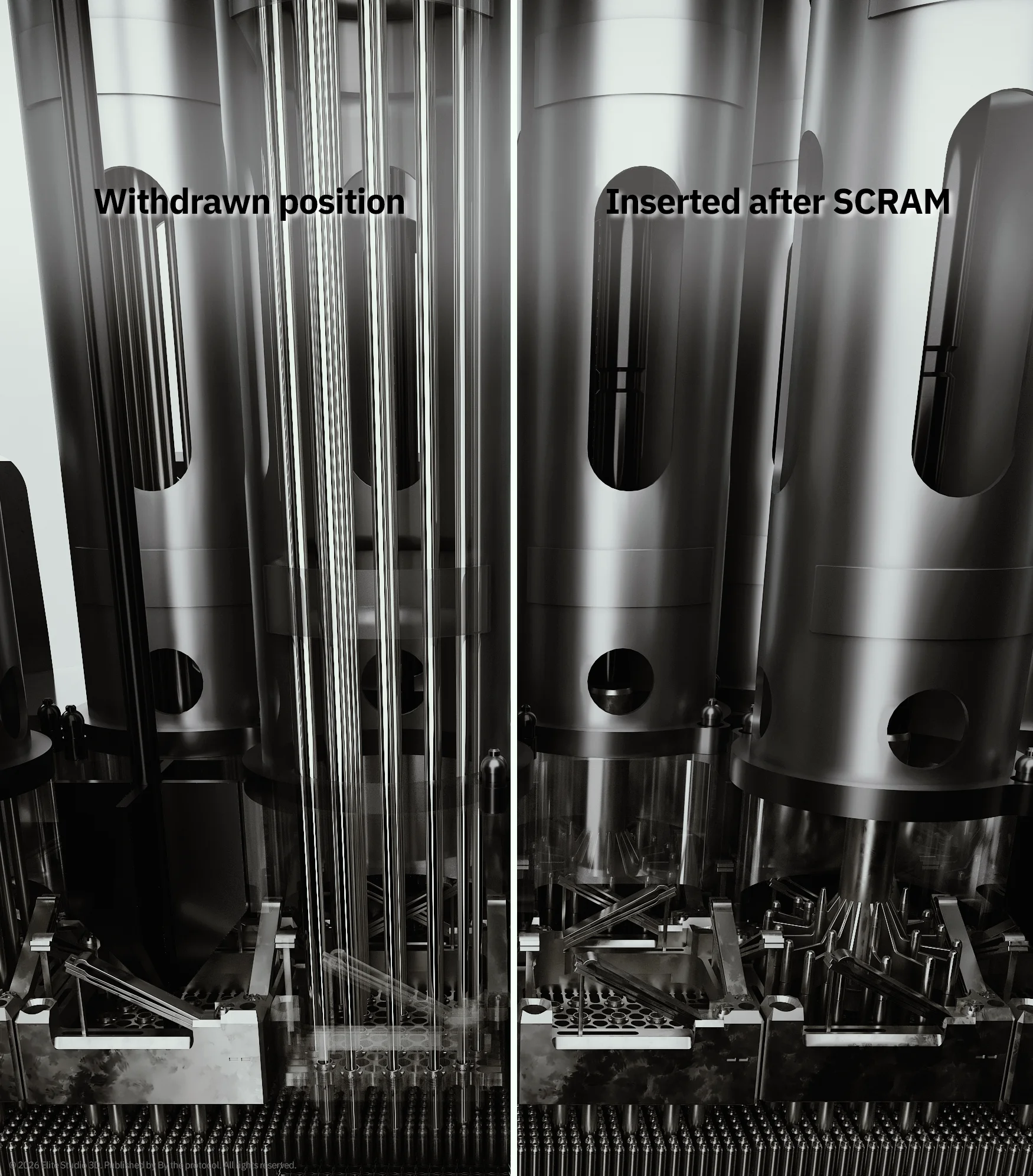

V izvlečenem položaju so absorpcijske palice nameščene nad aktivnim območjem sredice. V vstavljenem položaju zasedejo vodilne poti znotraj gorivnega sklopa. Gorivne palice ostanejo ločene od tega gibanja.

Zato je vizualna razlika pomembna. SCRAM ni mehanski trk z gorivom. Je hitro vstavljanje nevtronskih absorberjev v zasnovane vodilne poti.

Namen ni poškodovati sredice. Namen je hitro in zanesljivo vnesti negativno reaktivnost.

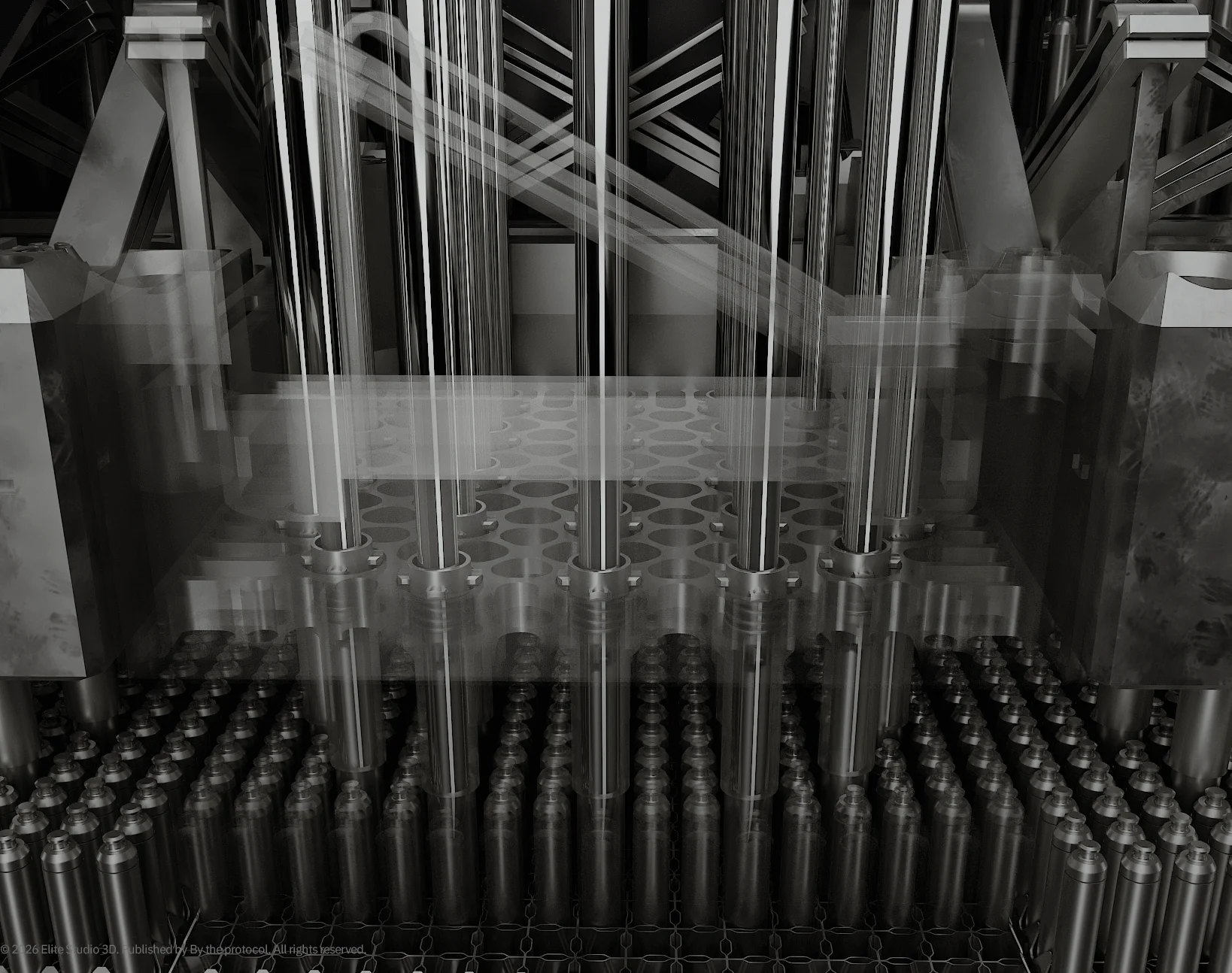

Detajlni pogled olajša razumevanje geometrije SCRAM-a. Absorpcijske palice niso potisnjene v nedoločen snop. Vodene so v namenske cevi znotraj strukture gorivnega sklopa, zato hitre zaustavitve ne smemo zamenjevati z udarcem v gorivo.

Razpadna toplota ostane

To je del, ki je pogosto spregledan. SCRAM ustavi cepitveno moč, vendar ne odstrani razpadne toplote. Po zaustavitvi radioaktivni cepitveni produkti v gorivu še naprej razpadajo. Ta razpad proizvaja toploto. Količina je veliko nižja kot pri obratovanju na polni moči, vendar je še vedno pomembna in jo je treba odvajati. Zato je hlajenje po zaustavitvi reaktorja še naprej bistveno.

Elektrarna mora še naprej odvajati toploto iz sredice. Operaterji še naprej spremljajo tlak, temperaturo, nivoje vode, tokovne poti, razpoložljivost sistemov in sposobnost odvajanja toplote. Samodejni sistemi se lahko aktivirajo. Postopki usmerjajo odziv po zaustavitvi.

Zgodba se ne konča, ko palice vstopijo. Sistem je spremenil stanje, odgovornost pa se nadaljuje.

Kaj lahko sledi po SCRAM-u

SCRAM ni poškodba sredice. Vendar tudi ni obratovalni šum. Je pomemben prehodni pojav v elektrarni. Po SCRAM-u se lahko zgodi več stvari, odvisno od zasnove elektrarne, začetnega vzroka in stanja elektrarne v trenutku zaustavitve.

Lahko pride do hitrih sprememb moči reaktorja, temperature hladila, tlaka, pretoka in potrebe po pari. Turbina se lahko izklopi. Ventili se lahko odprejo ali zaprejo. Črpalke se lahko zaženejo, ustavijo ali spremenijo obratovalno stanje. Lahko se pojavijo alarmi. Samodejni sistemi se lahko odzovejo. Elektrarna lahko preide v postopke po zaustavitvi.

Ti odzivi sami po sebi niso dokaz poškodbe. So del prehoda.

SCRAM lahko povzroči tudi toplotno in mehansko cikliranje v sistemih elektrarne. Komponente doživijo spremembe temperature, tlaka in obratovalnih pogojev. Zato nepotrebne zaustavitve niso zaželene in zato se nenačrtovani SCRAM-i spremljajo in analizirajo.

Elektrarna je zasnovana za obvladovanje prehodnih pojavov, vendar prehodni pojavi še vedno štejejo.

SCRAM ima po zaustavitvi tudi reaktivnostne posledice. Ksenon-135, močan nevtronski absorber, lahko vpliva na pogoje ponovnega zagona po zaustavitvi reaktorja. Po zaustavitvi lahko obnašanje ksenona začasno zmanjša razpoložljivo reaktivnost in vpliva na to, kdaj in kako je mogoče reaktor ponovno zagnati.

To je še en razlog, zakaj SCRAM-a ne smemo obravnavati kot preprost dogodek vklop, izklop. Verižna reakcija se hitro ustavi. Reaktorska fizika pa ostaja pomembna.

Ali SCRAM poškoduje sredico?

Ne, ne v normalnih projektnih pogojih. SCRAM-a ne smemo zamenjevati s poškodbo sredice. Njegov namen je nasproten: hitro zaustaviti verižno reakcijo, preden stanja elektrarne ogrozijo meje goriva.

Trditev “SCRAM poškoduje sredico” zamenjuje zaščitno dejanje s stanjem, ki ga je to dejanje zasnovano preprečiti. SCRAM je lahko resen. Lahko vodi v prehodni pojav elektrarne, odzive opreme, zamike ponovnega zagona, obratovalni pregled in poročanje. Lahko vpliva na razpoložljivost. Lahko zahteva skrbno analizo. Če se SCRAM-i ponavljajo, lahko kažejo na težave z opremo, postopki, vzdrževanjem ali obratovanjem, ki zahtevajo pozornost. Toda to ni isto kot trditi, da je bila reaktorska sredica poškodovana.

Sredica je zasnovana z rezervami. Zaščitni sistemi so zasnovani tako, da ukrepajo, preden so presežene določene meje goriva. Sistemi za odvajanje toplote so zasnovani zato, ker zaustavitev ne odpravi razpadne toplote.

To je prava razlika.

SCRAM ni poškodba. SCRAM je zaščita.

Zakaj je napačno razumevanje pomembno

Napačno razumevanje običajno izvira iz dramatičnega jezika okoli zaustavitve. Besede, kot so izredni dogodek, trip in hitra zaustavitev, lahko ustvarijo vtis, da se je nekaj katastrofalnega že zgodilo. Toda v jedrskem obratovanju zaščitno dejanje in poškodba nista ista stvar.

Sistem se lahko izklopi zato, ker se ščiti. Reaktor se lahko hitro zaustavi zato, ker je to konservativen in zasnovan odziv. Dogodek je lahko predmet poročanja in še vedno ne vključuje poškodbe sredice.

Te razlike so pomembne, ker jedrska komunikacija pogosto trpi takrat, ko se tehnične besede izvlečejo iz konteksta. SCRAM ni nepomemben dogodek, vendar tudi ni sopomenka za katastrofo.

Pripada jeziku zaščite, ne panike.

Zaščita je nadzorovano stanje

Najpomembnejše je razumeti, da SCRAM ne odstrani potrebe po obratovanju. Spremeni nalogo. Pred SCRAM-om elektrarna nadzoruje proizvodnjo moči. Po SCRAM-u elektrarna nadzoruje pogoje zaustavitve, odvajanje toplote in stabilizacijo sistema. To je še vedno nadzor.

Pomembni postanejo drugi parametri. Veljajo drugi postopki. Aktivni so lahko drugi sistemi. Toda elektrarna ni izpadla iz logike. Vstopila je v drugi del svoje varnostne arhitekture.

Zato je SCRAM tako močan primer jedrskega sistemskega razmišljanja.

Pokaže, da varnost ni ena sama naprava, en sam gumb ali en sam dramatičen trenutek. Je zaporedje zasnovanih odzivov, fizikalnih učinkov, samodejne logike, operaterskega ukrepanja in nadaljnjega nadzora.

Verižno reakcijo je mogoče hitro ustaviti. Jedrsko elektrarno pa je treba tudi po zaustavitvi skrbno obratovalno voditi. To ni protislovje. To je protokol.

Opomba o rekonstrukciji

Vizualno gradivo v tem članku temelji na neodvisni tehnični rekonstrukciji z uporabo javno dostopne dokumentacije. Ne gre za uradne modele podjetja NuScale Power, risbe dobavitelja, inženirske dokumente ali lastniške predstavitve sistema.

Njihov namen je izobraževalen in analitičen: podpreti tehnično komunikacijo ter razložiti sistemsko logiko skozi vizualno rekonstrukcijo. Gradivo ni namenjeno projektiranju, inženiringu, licenciranju, obratovalni uporabi ali odločanju za katero koli specifično elektrarno.

Vse vizualno gradivo, 3D rekonstrukcijsko delo, renderji, diagrami in pisna analiza ostajajo intelektualna lastnina Elite Studio 3D / By the Protocol, razen če je navedeno drugače.
