Zakaj nižji tlak v zadrževalnem hramu še ne pomeni obvladane atmosfere
Prhanje zadrževalnega hrama z odvajanjem toplote in kondenzacijo pare prispeva k zniževanju tlaka. Dejanski potek tlaka je odvisen od skupne bilance mase in energije v hramu. To je pomemben del odziva: manj pare v plinski fazi in nižja temperatura pomenita manjšo tlačno obremenitev zadrževalnega hrama.
Toda vodik ne kondenzira skupaj s paro. Nižji tlak zato še ne pove, ali je atmosfera varnejša. Pove, da se je spremenilo termodinamično stanje sistema. Količina vodika, njegova koncentracija, prostorska porazdelitev in možnost zgorevanja so druga vprašanja.
Osrednji paradoks: tlak v zadrževalnem hramu lahko pada, ne da bi bil vodik zato obvladan.
Ta razlika je razlog, da obvladovanja atmosfere ne moremo presojati po eni sami meritvi in da prhanje, mešanje, pasivni avtokatalitični rekombinatorji, vžigalniki, inertiranje in monitoring nimajo iste varnostne funkcije.
Pomembna meja: LOCA še ni sinonim za nevaren vodikov dogodek
Izguba hladila sama po sebi še ne pomeni, da se bo v zadrževalnem hramu razvila nevarna vodikova atmosfera. Pri projektni nesreči LOCA z uspešnim delovanjem sistemov za zasilno hlajenje ostaja ključni cilj preprečiti obsežno pregrevanje in oksidacijo gorivnih oblog.
To ne pomeni, da je nastajanje vodika pri vsaki LOCA nujno enako nič. Pomeni pa, da se pomemben vodikov problem pojavi predvsem takrat, ko hlajenje sredice ni zadostno, temperatura gorivnih oblog narašča in reakcija cirkonija s paro postane intenzivna:
Zr + 2 H₂O → ZrO₂ + 2 H₂ + toplota
Reakcija je eksotermna. Ne proizvaja samo vodika, temveč v že pregreto sredico dovaja dodatno toploto. Zato vodik ni le snov v zadrževalnem hramu; njegova hitrost nastajanja je tudi informacija o napredovanju poškodbe sredice.
Prav tu članek zavestno prestopi iz običajnega odziva na projektno LOCA v področje pomembne nesreče zunaj projektnih osnov; če dogodek napreduje do znatne degradacije sredice, govorimo o težki nesreči. Ameriški NRC je leta 2003 iz pravila 10 CFR 50.44 odstranil nekdanji projektni “LOCA hydrogen release”. Ugotovitev ni bila, da vodik ni pomemben, temveč da omejeni projektni vodikov vir ni bil tveganjsko pomemben, medtem ko je bistvena nevarnost zgorevanja povezana z nesrečami zunaj projektnih osnov. Monitoring vodika je zato ostal pomemben predvsem za ocenjevanje poškodbe sredice in vodenje odziva ob takih dogodkih.
To je ameriška regulativna odločitev, ne univerzalna trditev o zasnovi vsake elektrarne. Dobro pa pokaže mejo, ki jo moramo pri razlagi ohraniti: LOCA in težka nesreča nista sopomenki.
Tlak pada. Ali nevarnost tudi?

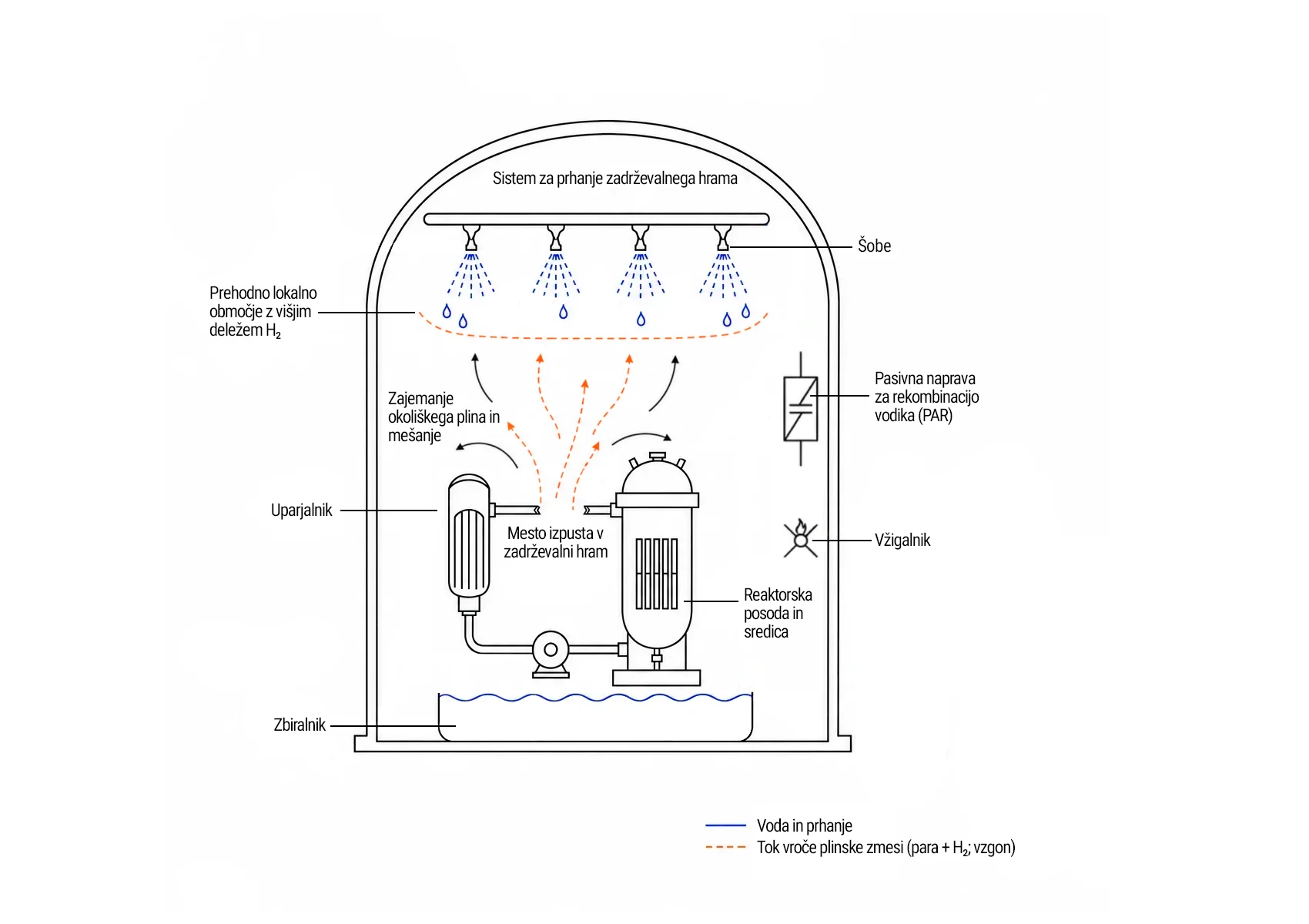

V prejšnjem delu serije smo spremljali prhanje zadrževalnega hrama predvsem kot mehanizem odvajanja toplote. Kapljice hladijo plinsko zmes in površine, para kondenzira, njen parcialni tlak se zmanjšuje, z njim pa tudi skupni tlak atmosfere.
Po Daltonovem zakonu je skupni tlak vsota parcialnih tlakov posameznih plinov:
p(skupni) = p(N₂) + p(O₂) + p(H₂O) + p(H₂) + …

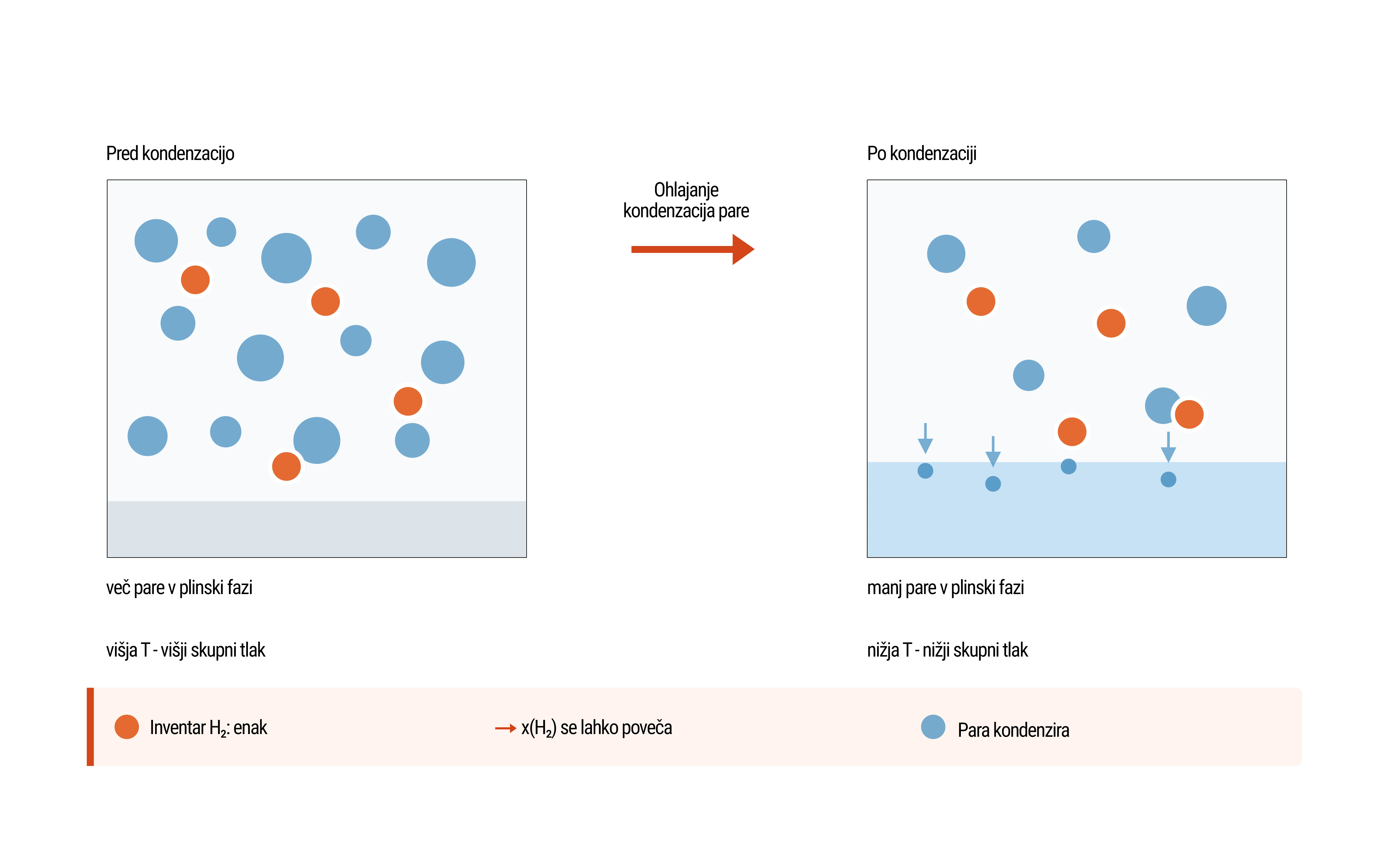

Ko del pare preide iz plinske v tekočo fazo, iz plinske zmesi izgine del molekul H₂O. Vodik pri teh pogojih ostane nekondenzirajoči plin. Če njegova količina ostane enaka, skupno število molov v plinski fazi pa se zaradi kondenzacije zmanjša, se njegov molski oziroma volumenski delež lahko poveča:
x(H₂) = n(H₂) / n(vseh plinov)
Hkrati hlajenje znižuje temperaturo, zato se lahko zmanjša tudi parcialni tlak vodika. To ni protislovje. Nižji parcialni tlak zaradi nižje temperature ni isto kot odstranjen vodik, večji volumenski delež pa ni isto kot večja absolutna količina. Ena sama tlačna vrednost teh razlik ne pokaže.
Pomemben je še en učinek. Para v vodik–zrak–para zmesi deluje kot razredčilo in lahko atmosfero začasno ohranja zunaj območja gorljivosti. Njena kondenzacija lahko to zaščitno vlogo oslabi in zmes premakne bliže gorljivemu območju, čeprav ni nastal niti en dodaten mol vodika. IAEA opozarja prav na scenarij, v katerem visoka koncentracija pare sprva zavira zgorevanje, poznejša kondenzacija zaradi ohlajanja ali vključitve prhanja pa spremeni pogoje za vodikovo nevarnost.
Iz tega ne sledi, da je prhanje »slabo« ali da znižanje tlaka pomeni večjo nevarnost. Prhanje hkrati hladi, ustvarja tokove, vpliva na mešanje in lahko v določenih pogojih zmanjša temperaturne in tlačne vrhove zgorevanja. V drugih pogojih lahko turbulenca, ki jo povzroči, pospeši plamen. Njegov vpliv je zato odvisen od trenutne sestave, prostorske porazdelitve plinov, smeri širjenja plamena in časa vključitve. Prav zato je napačno uspeh prhanja enačiti z uspehom obvladovanja vodika.
Nižji tlak je lahko dober znak za tlačno obremenitev hrama. Ni pa samostojen dokaz o varnosti njegove atmosfere.
Od vroče gorivne obloge do vodika v hramu
Pri obravnavanem scenariju se prvi veliki vir vodika razvije v nezadostno hlajeni sredici. Zadrževalni hram nato postane prostor, v katerem je treba obvladati posledice njegovega sproščanja. Vodik lahko nastaja tudi v samem hramu, na primer zaradi radiolize vode in korozijskih reakcij.
Zaporedje je fizično jasno:
1. sredica ostane nezadostno hlajena;
2. temperatura gorivnih oblog in drugih kovinskih struktur narašča;
3. cirkonij intenzivneje reagira s paro;
4. nastajata vodik in dodatna reakcijska toplota;
5. nastala plinska zmes se skozi prelom, odprte razbremenilne poti ali druge povezave iz primarnega sistema sprošča v zadrževalni hram.
Pri tem nista pomembni samo končna količina in koncentracija. Pomembna je tudi hitrost sproščanja. Enaka skupna masa vodika, sproščena počasi v velik in dobro mešan volumen, ne ustvarja enakega prehodnega stanja kot hiter izpust v omejen prostor blizu izvora.
Oksidacija cirkonija s paro ni edini možni vir gorljivih plinov v poznih fazah težke nesreče. Vodik lahko nastaja tudi pri oksidaciji drugih kovin, po odpovedi reaktorske posode pa lahko interakcija staljene sredice z betonom prispeva vodik in ogljikov monoksid. Toda za razumevanje prvega velikega vodikovega vira je dovolj slediti poti od nezadostno hlajene sredice do izpusta vroče zmesi pare in vodika v hram.
Povprečna koncentracija ne pokaže, kje je vodik
Zadrževalni hram ni ena sama idealno premešana posoda. V njem so veliki odprti volumni, vendar tudi galerije, stropne niše, stopnišča, prehodi med prostori, ščiteni oddelki in območja z omejeno izmenjavo plinov.
Tudi predstava, da se vodik kot lahek plin preprosto dvigne in enakomerno razporedi pod kupolo, je preveč preprosta. Iz primarnega sistema se praviloma sprošča skupaj z vročo paro in z začetno gibalno količino curka. Njegovo pot nato oblikujejo vzgon, zajemanje okoliškega plina v curek, kondenzacija pare na hladnejših površinah, naravna cirkulacija, lokalne ovire ter tokovi, ki jih ustvarijo prhanje, hladilniki ali rekombinatorji.
Rezultat je lahko dobro premešana atmosfera, lahko pa tudi prehodna stratifikacija in lokalni žepi z večjo koncentracijo vodika. Posebej občutljivi so lahko visoki, slabo prezračevani ali »slepi« volumni in območja blizu mesta izpusta. Globalno povprečje zato lahko ostane pod izbrano mejo, medtem ko je lokalna zmes že gorljiva.
Tu se pokaže temeljna razlika med tlakom in sestavo. Motnja tlaka se skozi medsebojno povezane volumne prenaša zelo hitro; izenačenje sestave pa zahteva dejanski prenos in mešanje mase. Zato je tlak lahko razmeroma globalen kazalnik, vodikova nevarnost pa izrazito lokalna.
To ni le računska podrobnost. Program OECD/NEA THAI je bil namenjen prav prostorski porazdelitvi vodika, njegovemu odstranjevanju s PAR-i, počasnemu zgorevanju in pozneje tudi zgorevanju med delovanjem prhanja ter širjenju plamena med povezanimi volumni. Potreba po takih preskusih pove bistvo: za presojo nevarnosti ni dovolj vedeti samo, koliko vodika je v celotnem hramu. Vedeti moramo tudi, kje je in kako se njegova porazdelitev spreminja s časom.
Tlak je lahko približno skupna lastnost atmosfere. Nevarnost zgorevanja pa je lahko izrazito lokalna.
Gorljivost ni ena sama številka
Pogosto ponovljeni stavek, da je vodik vnetljiv nad približno štirimi volumskimi odstotki, je uporaben samo kot prvi orientacijski podatek. Ni univerzalna meja za vsako točko zadrževalnega hrama in za vsako fazo nesreče.
Že spodnja meja gorljivosti je odvisna od smeri širjenja plamena. IAEA za vodik v zraku pri atmosferskem tlaku, sobni temperaturi in nasičenju z vodno paro navaja približno 4,1 % za širjenje navzgor, 6 % za vodoravno in 9 % za širjenje navzdol. V realni atmosferi se poleg tega spreminjajo temperatura, tlak, delež kisika, delež pare, turbulenca in homogenost zmesi. Pomembni so tudi velikost prostora, ovire in energija ter položaj vira vžiga.
Vprašanje zato ni samo, ali je zmes “vnetljiva”. Vprašanje je tudi, kakšen režim zgorevanja se lahko razvije in kakšne obremenitve bo ustvaril.
Pri deflagraciji se plamenska fronta skozi nezgorelo zmes širi podzvočno. Počasna deflagracija lahko povzroči razmeroma počasnejši porast tlaka, vendar zato še ni nujno nepomembna za lokalno opremo ali konstrukcije. Turbulenca in ovire lahko plamen nagubajo in povečajo njegovo površino, s tem pa pospešijo zgorevanje. Razvije se lahko hitra deflagracija oziroma pospeševanje plamena.
Če so zmes, geometrija in razdalja za pospeševanje dovolj neugodne, je možen prehod iz deflagracije v detonacijo – DDT. Pri detonaciji sta udarni val in reakcijska fronta sklopljena, širjenje pa je nadzvočno. Neposredna detonacija brez predhodnega pospeševanja plamena se pri reaktorskih scenarijih praviloma ne obravnava kot verjeten začetek; resna skrb je pot skozi pospeševanje plamena do DDT.
Razlika ni filmska, temveč konstrukcijska. Režimi zgorevanja pomenijo različne vršne tlake, različne hitrosti naraščanja tlaka, različen impulz in različne lokalne dinamične obremenitve. Dve atmosferi z enakim globalnim deležem vodika zato ne ustvarita nujno istega izziva za zadrževalni hram.
En problem, različne varnostne funkcije
Ko ločimo tlak, inventar vodika, prostorsko porazdelitev in zgorevanje, postane jasno, zakaj obstaja več različnih ukrepov. Niso različne izvedbe iste naloge. Vsak posega v drug del problema.
| Ukrep ali sistem | Kaj dejansko obvladuje | Česa sam ne zagotovi |
| Prhanje zadrževalnega hrama | Znižuje temperaturo, kondenzira paro, zmanjšuje tlak ter vpliva na tokove in mešanje. | Ne odstranjuje inventarja vodika in ne dokazuje, da je zmes povsod negorljiva. |
| Pasivni avtokatalitični rekombinator (PAR) | Na katalitični površini postopno pretvarja vodik in kisik v vodno paro; toplota reakcije vzpostavi naravni tok skozi napravo. | Ne zagotavlja trenutne homogenosti ali odsotnosti prehodnih lokalnih vrhov; zmogljivost je odvisna od lokalne zmesi in dotoka plina. |
| Vžigalniki oziroma namerni vžig | Sprožijo zgorevanje, ko je zmes še v nižjem delu gorljivega območja, da se omeji kopičenje večje količine vodika. | Ne preprečijo nastajanja vodika in ne odpravijo toplotnih ter tlačnih obremenitev zgorevanja. |
| Mešanje atmosfere | Zmanjšuje lokalne koncentracijske vrhove in omogoča uporabo večjega volumna zraka za razredčenje. | Ne zmanjša skupne količine vodika; homogena zmes je lahko še vedno gorljiva, mešanje pa lahko poveča obseg gorljivega volumna. |
| Inertiranje | Zmanjša razpoložljivost kisika in s tem preprečuje vzdrževano zgorevanje, če je inertno stanje ohranjeno. | Ne odstranjuje vodika in ne varuje prostora, v katerega bi vodik pozneje prešel iz inertiranega volumna. |
| Monitoring | Daje podatke za diagnozo stanja, oceno napredovanja nesreče in izbiro ukrepov. | Sam ne spremeni atmosfere; ena merilna točka ali meritev z zakasnitvijo ne opiše nujno lokalnih razmer v celotnem hramu. |
PAR je dober primer razlike med odstranjevanjem in porazdelitvijo. Kemijsko zmanjšuje količino vodika in kisika po reakciji 2 H₂ + O₂ → 2 H₂O, vendar deluje tam, kamor plinska zmes dejansko pride. Njegova toplota ustvarja naravno konvekcijo in s tem tudi vpliva na tokove, toda en PAR ne spremeni kompleksnega večprostorskega hrama v trenutno homogeno posodo. Pri gorljivi sestavi plinske zmesi in dovolj visoki temperaturi katalizatorja lahko PAR postane tudi vir vžiga. Zato je treba pri oceni njegovega delovanja upoštevati tudi možnost takšnega vžiga in njegove posledice.
Podobno tudi mešanje ni kemično odstranjevanje. Lokalni žep lahko razredči, toda vodik s tem samo prerazporedi. Namerni vžig ga porabi, vendar prav skozi proces zgorevanja, ki sam ustvarja toploto in tlak. Inertiranje odstrani en člen pogojev za zgorevanje – dovolj kisika – ne pa goriva. Monitoring pa ne mitigira ničesar; omogoča, da se drugi ukrepi izberejo na podlagi boljšega razumevanja stanja.
Varnost zato ne izhaja iz »najmočnejšega« posameznega sistema, ampak iz pravilnega povezovanja funkcij: omejevanja nastajanja vodika z ohranjanjem hlajenja sredice, poznavanja njegovega vira in hitrosti sproščanja, nadzora porazdelitve, zmanjševanja njegove količine, omejevanja možnosti nevarnega zgorevanja ter spremljanja razvoja atmosfere.
Tlak lahko pade. Vodik lahko ostane.
Tlak je bistven parameter. Pove veliko o toplotnem stanju in mehanski obremenitvi zadrževalnega hrama ter je eden ključnih kazalnikov njegovega odziva. Napaka ni v spremljanju tlaka. Napaka bi bila, če bi mu pripisali informacijo, ki je nima.
Obvladovanje atmosfere zadrževalnega hrama zato ni lovljenje ene številke. Tlak, temperatura, količina vodika, koncentracija, delež kisika, prostorska porazdelitev in možni režim zgorevanja opisujejo različne dele istega problema. Uspeh enega sistema še ni samodejno uspeh drugega.
Tlak lahko pade. Vodik lahko ostane. In dokler ne vemo, kje je, koliko ga je in v kakšni zmesi se nahaja, njegove nevarnosti še ne moremo šteti za obvladano.
