Od tlačne posode do integriranega sistema

Kako integralne zasnove SMR spremenijo vlogo reaktorske tlačne posode

Med rekonstrukcijo reaktorske tlačne posode za integralno zasnovo SMR postane razlika v primerjavi s konvencionalnim velikim PWR zelo oprijemljiva. Na prvi pogled se objekt lahko zdi znan. Valjasta posoda. Sredica v notranjosti. Zgornje in spodnje notranje strukture. Tlačna meja.

Toda v integralni reaktorski arhitekturi se vloga posode spremeni. RPV ni več samo tlačna meja okoli sredice in reaktorskih notranjih delov.

Postane strukturno in prostorsko telo samega primarnega sistema.

Konvencionalni PWR kot izhodišče

V velikem konvencionalnem tlačnovodnem reaktorju reaktorska tlačna posoda predvsem vsebuje sredico, hladilo in notranje strukture, potrebne za usmerjanje pretoka, podporo gorivnim sklopom in pozicioniranje regulacijskih elementov.

Druge glavne komponente primarnega sistema so nameščene zunaj posode.

Uparjalniki, reaktorske hladilne črpalke in kompenzator tlaka so s posodo povezani prek velikih zunanjih primarnih zank. Takšna postavitev ustvari sistemsko arhitekturo, kjer je RPV osrednja komponenta, vendar fizično ne vključuje celotnega primarnega sistema.

Primarni krog je razporejen. Tlačna posoda je ena od glavnih komponent znotraj tega kroga.

Kaj se spremeni pri integralnem SMR

V integralni konfiguraciji PWR reaktorja NuScale SMR, kot je opisana v javno dostopni FSAR dokumentaciji, se ta prostorska logika spremeni. Sredica, območje uparjalnikov in prostornina kompenzatorja tlaka so integrirani znotraj reaktorske posode. Pretok primarnega hladila je zasnovan okoli naravne cirkulacije, ne okoli velikih zunanjih reaktorskih hladilnih črpalk.

To sistema ne naredi preprostega. Notranje odnose naredi bolj zgoščene.

RPV postane kompaktna reaktorska arhitektura, v kateri so tokovne poti, prenos toplote, položaj sredice, postavitev uparjalnikov, prostornina kompenzatorja tlaka, geometrija posode in pasivne varnostne funkcije tesno povezane.

Posoda sistema ne samo obdaja. Posoda ga organizira.

Kompaktnost ni celotna zgodba

Takšno zasnovo bi bilo lahko opisati samo kot vprašanje kompaktnosti. Toda s tem bi zgrešili pomembnejšo točko. Geometrija posode je neposredno povezana z varnostno filozofijo zasnove.

Z zmanjšanjem velikih zunanjih primarnih cevovodov integralne reaktorske arhitekture spremenijo značaj določenih scenarijev izgube hladila. Ne odstranijo potrebe po varnostnih analizah, vendar spremenijo prostorske in hidravlične predpostavke sistema.

Naravna cirkulacija, pasivno odvajanje toplote, notranja pretočna geometrija in interakcija z zadrževalnim sistemom postanejo bolj osrednji za razumevanje sistema. V tem kontekstu oblika posode ni samo mehanska projektna odločitev. Je posledica termohidravlike, varnostnih zahtev in prostorske integracije.

Geometrija postane del varnostne logike

V konvencionalnem miselnem modelu lahko RPV opišemo kot močno jekleno mejo, zasnovano za prenašanje tlaka, temperature in pogojev obsevanja. To ostaja res. Toda v integralnem SMR ima posoda tudi kompleksnejšo prostorsko vlogo.

Notranja geometrija vpliva na:

• kako se primarno hladilo premika skozi sredico,
• kako se vroče hladilo dviga skozi posodo,
• kako se toplota prenaša v območju uparjalnikov,
• kako je prostornina kompenzatorja tlaka integrirana nad primarnim sistemom,
• kako se lahko pasivno odvajanje toplote poveže z geometrijo posode in zadrževalnega sistema,
• kako se naravna cirkulacija stabilizira in ohranja.

To pomeni, da geometrija ni nevtralna. Majhna sprememba razmerja, višine, obročnega prostora ali notranje razporeditve lahko vpliva na tokovne poti, obnašanje naravne cirkulacije in splošno berljivost sistema.

Za dokumentacijsko vodeno rekonstrukcijo je to pomembno. Posode ni mogoče modelirati samo kot zunanjo lupino. Hkrati jo je treba brati kot sistemsko mejo, pretočno arhitekturo in varnostno pomembno prostorsko strukturo.

Zakaj je to pomembno pri rekonstrukciji

Pri modeliranju takšne RPV najtežji del ni samo vidna oblika posode. Izziv je razumeti, kaj oblika pomeni.

• Kje se primarno hladilo dviga?
• Kje se vrača?
• Kako je postavljeno območje uparjalnikov?
• Kje je integrirana prostornina kompenzatorja tlaka?
• Kateri elementi so jasno dokumentirani?
• Katere elemente je treba poenostaviti, ker javna dokumentacija ne podpira več podrobnosti?

Ta vprašanja oblikujejo rekonstrukcijo. Hkrati določajo tudi njene meje.

Dokumentacijsko voden model ne sme izmišljati geometrije tam, kjer je podlaga v virih šibka. Če določen detajl ni jasno podprt, ga je treba poenostaviti, pustiti generičnega ali ga namenoma izpustiti. To ni slabost modela. To je del discipline metode.

Od komponente do arhitekture

Najzanimivejši del tega dela je, kako hitro RPV preneha delovati kot ena sama komponenta. Postane sistem.

V integralni zasnovi SMR tlačna posoda hkrati nosi več pomenov:

• je tlačna meja,
• je podporna struktura,
• je organizator tokovnih poti,
• je okolje za prenos toplote,
• povezana je s pasivnim varnostnim obnašanjem,
• določa notranjo prostorsko logiko reaktorskega modula.

Zato lahko izraz “reaktorska tlačna posoda” zveni varljivo preprosto. Ime kaže na zadrževanje tlaka. Geometrija kaže na veliko več.

Opomba o modelu

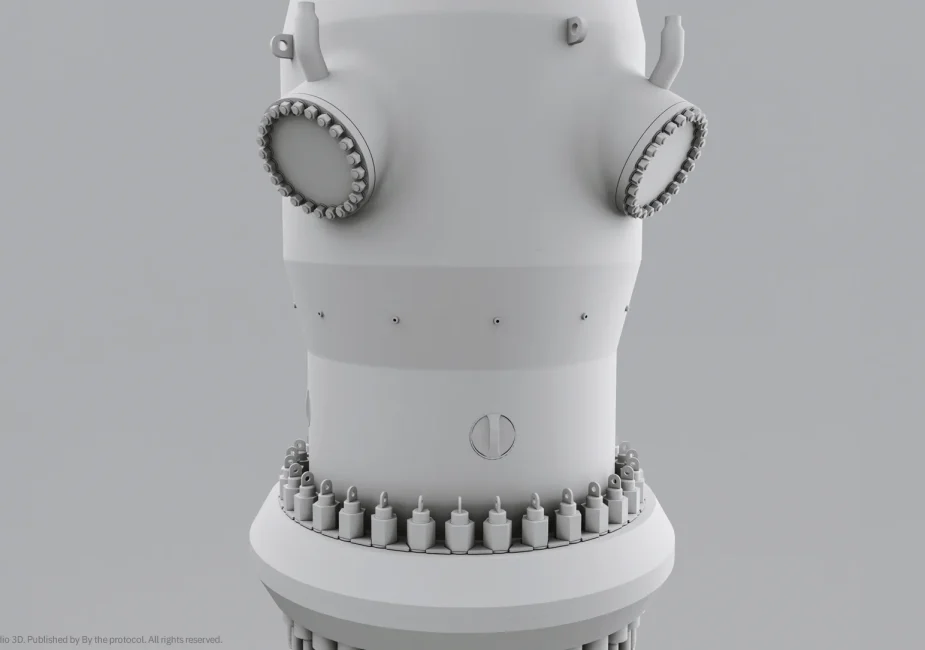

Model RPV je trenutno še v razvoju in temelji na javno dostopni dokumentaciji. Kjer geometrija ni jasno podprta z javnimi viri, je bila poenostavljena ali namenoma izpuščena. Namen rekonstrukcije ni ustvariti uradnega modela dobavitelja ali lastniške predstavitve zasnove.

Namen je razumeti, kako je mogoče integralno reaktorsko arhitekturo brati prostorsko: skozi geometrijo, vmesnike, pretočno logiko, varnostne funkcije in dokumentirane sistemske odnose. V tem smislu model ni samo vizualni objekt. Je način študija sistema.

V integralnem SMR reaktorska tlačna posoda ni zgolj lupina okoli reaktorja. Je prostor, kjer se srečajo tlačna meja, termohidravlika, varnostna filozofija in prostorska integracija.
