Rekonstrukcija modula CNV NuScale SMR

CNV (zadrževalna posoda) je ena tistih komponent, ki jih je zgolj po zunanjem videzu zlahka napačno razumeti.

Na prvi pogled je lahko videti kot običajna tlačna posoda s pokrovi, prirobnicami, priključki in podpornimi elementi. Toda v modulu NuScale Power Module CNV ni zgolj zunanji ovoj, temveč pomemben del celotne arhitekture modula.

CNV obdaja, podpira in ščiti reaktorsko tlačno posodo (RPV), reaktorski hladilni sistem (RCS) ter pripadajoče strukture, sisteme in komponente. Hkrati ima pomembno vlogo pri obvladovanju nezgodnih razmer, izolaciji zadrževalnega prostora in pasivnem odvajanju toplote.

Končno poročilo o varnostni analizi (FSAR) ga opredeljuje kot integralni del modula NuScale Power Module. Med njegove glavne funkcije sodijo zagotavljanje praktično neprepustne pregrade, zadrževanje sproščene mase in energije, podpora delovanju sistema za nujno hlajenje sredice (ECCS) ter konstrukcijska podpora razporeditvi RPV in RCS.

Rekonstrukcija se zato ne osredotoča le na obliko CNV, temveč tudi na medsebojna razmerja med njegovimi vidnimi elementi.

RPV znotraj CNV

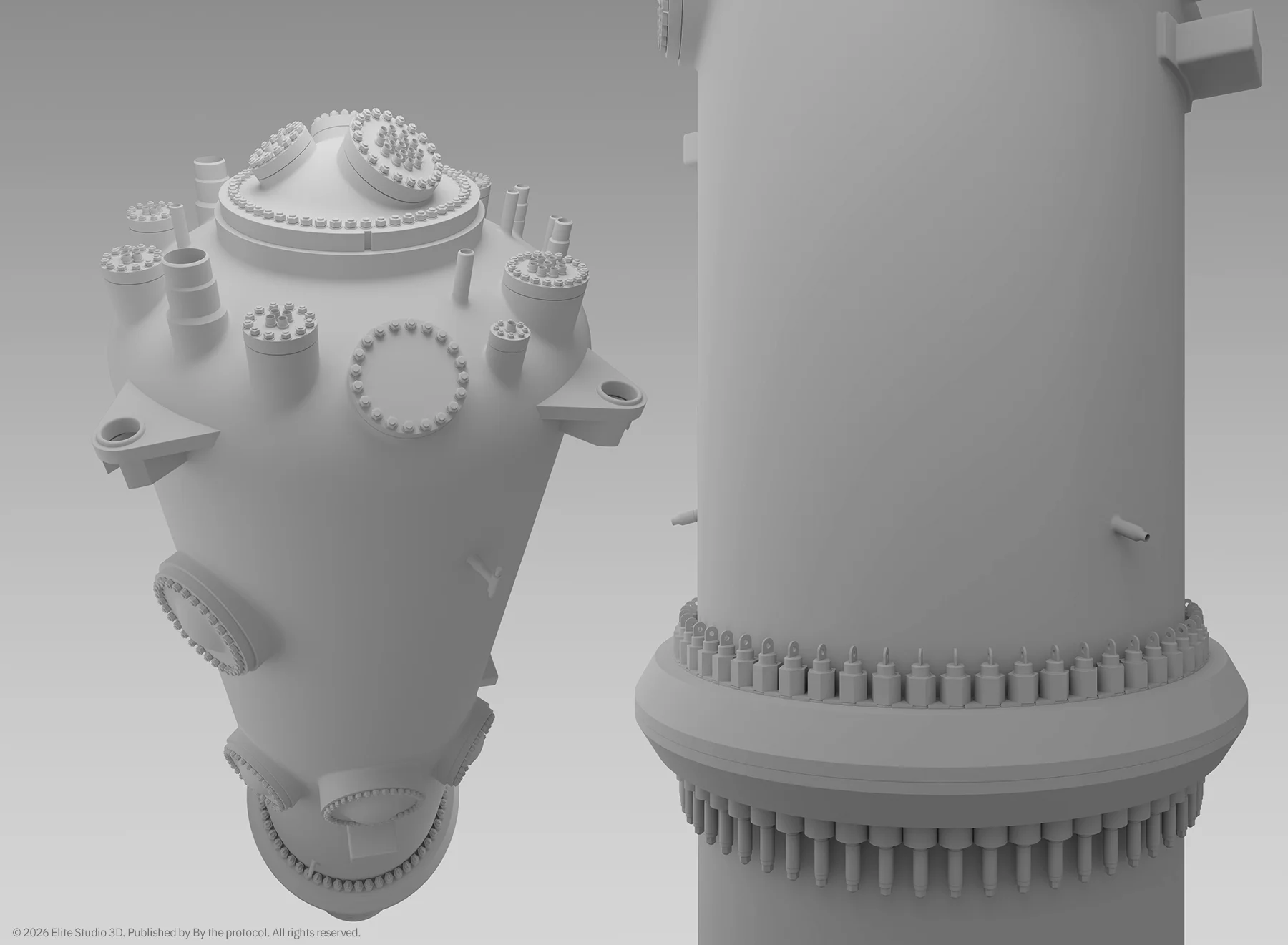

CNV modula NuScale je pokončna valjasta jeklena posoda s torisferičnim zgornjim in spodnjim dnom. Sestavljena je iz zgornjega in spodnjega dela, ki ju povezuje velika vijačena prirobnica. Ta prirobnica ni zgolj vizualni obroč, temveč predstavlja ločilno mesto, ki med menjavo goriva omogoča dostop do reaktorske tlačne posode. Zato je bila pri modeliranju eden najpomembnejših referenčnih elementov.

Prirobnica določa prehod med zgornjim in spodnjim delom CNV ter pomaga pojasniti, zakaj je spodnji del razmeroma neobremenjen z dodatnimi elementi, medtem ko je večina dostopnih odprtin, priključkov in prebojev zbrana na zgornjem delu.

FSAR izrecno navaja, da v plašču spodnjega dela CNV in v spodnjem dnu ni prebojev. To je bila pomembna omejitev pri modeliranju: česar ni bilo mogoče potrditi na podlagi dokumentacije, nisem dodajala.

Modeliranje zgornjega dela CNV

Največ vidne kompleksnosti je v zgornjem delu CNV. Dostopne odprtine, priključki, podporni elementi in preboji aktuatorjev morajo biti razporejeni tako, da celota še vedno deluje kot enoten in razumljiv sistem.

Zgornji plašč in zgornje dno vključujeta preboje procesnih cevovodov, preboje za proženje in ponastavitev ventilov ECCS ter električne napajalne in instrumentacijske preboje. Preboji tekočinskih sistemov so v FSAR opisani kot varjeni priključki s prehodnimi kosi (safe ends), meja CNV pa sega do dokumentacijsko opredeljene meje teh prehodnih kosov.

Za potrebe modeliranja sem elemente razdelila v več vizualnih skupin:

• velike dostopne odprtine,
• preboje zgornjega dna,
• podporna ušesa,
• geometrijo prirobnice za menjavo goriva,
• priključke sistema za odvod zaostale toplote (DHRS),
• poenostavljene preboje aktuatorjev za proženje in ponastavitev ventilov ECCS.

Namen ni bil ustvariti videza »natrpanega« CNV, temveč jasno in razumljivo prikazati razporeditev njegovih elementov.

Dostopne odprtine niso dekoracija

Večji vijačeni pokrovi sodijo med najbolj prepoznavne elemente CNV, vendar niso zgolj dekorativni detajli. Njihova razporeditev odraža logiko dostopa in pregledov.

Odprtine za dostop do uparjalnikov in tlačnika, vstopna odprtina ter odprtine za dostop do pogonskih mehanizmov regulacijskih palic (CRDM) so povezane z različnimi vzdrževalnimi posegi in sistemi. To je pri rekonstrukciji pomembno, saj mora ostati vizualna hierarhija verodostojna. Pokrov odprtine za dostop do uparjalnika ne sme učinkovati enako kot majhen procesni priključek, poenostavljen preboj aktuatorja pa ne sme pritegniti toliko pozornosti kot glavna dostopna odprtina.

Večje pokrove sem zato obravnavala kot primarne vizualne elemente, manjše preboje pa kot sekundarne. Takšna hierarhija gledalcu pomaga razumeti CNV, še preden prebere katero koli oznako.

Podpora in omejevanje pomikov

CNV ne visi prosto v prostoru. Njegov spodnji del sloni na podpornem plašču, zgornji pa je bočno podprt s podpornimi ušesi. FSAR navaja, da CNV sloni na podpornem plašču na dnu reaktorskega bazena, s treh strani pa ga bočno podpirajo ušesa, ki nalegajo na omejevala v stenah reaktorskega prostora.

Te podporne elemente zlahka spregledamo, vendar so pomembni za razumevanje geometrije in načina vpetja CNV. Kažejo, da CNV ni le tlačna meja, temveč tudi konstrukcijski element, vključen v reaktorsko zgradbo in okolje reaktorskega bazena. Zato podporni plašč in podporna ušesa v modelu niso obravnavani kot površinska dekoracija, temveč kot funkcionalni elementi konstrukcije.

Podrobnosti, povezane z DHRS in ECCS

Nekatere najzahtevnejše odločitve pri modeliranju niso zadevale velikih sklopov, temveč majhne preboje. Sistem za odvod zaostale toplote ima na zgornjem delu CNV dva priključka NPS 2 Sch. 160, nameščena na koti 56′-5″ ter pri azimutih 120° in 240°. Ker ne gre za veliki dostopni odprtini, v modelu nista smela izstopati.

Preboji aktuatorjev za proženje in ponastavitev ventilov ECCS so zahtevali drugačen pristop. FSAR opisuje dva preboja aktuatorjev za proženje in ponastavitev ventilov recirkulacije reaktorja na zunanji strani zgornjega plašča CNV, na koti 58′-11,9″ ter pri azimutih 7° in 353°.

Poleg tega navaja tri preboje aktuatorjev za proženje in ponastavitev ventilov odzračevanja reaktorja na koti 89′-6,85″, pri azimutih 68°, 188° in 308°, ter še en preboj aktuatorja za proženje ventila odzračevanja reaktorja na isti koti, pri azimutu 200°.

V 3D-modelu so podrobnosti teh aktuatorjev poenostavljene. Namen je bil ohraniti njihove dokumentirane položaje in funkcionalno razvrstitev, ne pa poustvarjati zunanjega sklopa, za katerega v dokumentaciji ni ustrezne podlage. Ker shema tlačne meje v FSAR poenostavljeno prikazuje le mejo ventila in ne njegove celotne zunanje podobe, je tudi vidna geometrija namenoma zadržana.

Na podlagi dokumentacije, ne domišljije

Ker rekonstrukcija temelji na javno dostopnih informacijah iz FSAR, ima tudi svoje omejitve. Na dejanski opremi so lahko prisotni dodatni zunanji elementi, konzole, trase manjših cevi ali drobni priključki. Če v javno dostopnem referenčnem gradivu FSAR niso opredeljeni ali vidni, jih v model nisem dodajala. To je bila zavestna odločitev, saj bi šlo sicer za nedokumentirane oziroma domnevne podrobnosti.

Namen modela ni ustvariti izmišljene različice modula NuScale, temveč rekonstruirati tisto, kar je mogoče tehnično utemeljiti na podlagi uradne dokumentacije, ter sistem hkrati jasno prikazati v treh dimenzijah.

Zakaj je CNV vizualno pomemben

CNV je za rekonstrukcijo zanimiv prav zato, ker zahteva sistemski pristop k modeliranju. Je več kot le ovoj, skupek odprtin ali tlačna meja. Kot zunanja jeklena posoda določa arhitekturo »posode znotraj posode«, značilno za modul NuScale Power Module.

V njej je nameščena reaktorska tlačna posoda, obdaja pa jo reaktorski bazen. V enem samem objektu se tako združujejo tlačna meja CNV, pot pasivnega odvoda toplote, dostop za menjavo goriva, zasnova podpor in razporeditev prebojev.

Zato je ta faza zahtevala čas. CNV je bilo treba najprej natančno izdelati kot tehnični objekt in ga šele nato pripraviti za renderiranje.

Naslednji korak

Zunanji model je zdaj dokončan. Sledi priprava končnega sklopa renderjev:

• celoten zunanji pogled CNV,
• navpični prerez,
• izbrani detajlni pogledi zgornjega dna, dostopnih odprtin in razporeditve prebojev.

Opomba

Ta rekonstrukcija je neodvisna tehnična interpretacija, ki temelji na javno dostopni dokumentaciji. Ne predstavlja uradnega modela družbe NuScale Power, dobaviteljske risbe, inženirskega dokumenta ali lastniškega prikaza sistema.

Izdelana je bila izključno za izobraževalne namene, tehnično komuniciranje in analizo ter ni namenjena projektiranju, inženirskim izračunom, licenciranju, obratovanju ali kakršni koli uporabi, povezani z varnostjo.

Vse vizualno gradivo, 3D-rekonstrukcija, renderji, diagrami in pisna analiza so intelektualna lastnina Elite Studio 3D / By the Protocol, razen če ni navedeno drugače.
